Uvod proizvoda
Da biste postigli testni transformator sa višim naponom, može se usvojiti i kaskadna metoda kako bi se postigao veći napon .

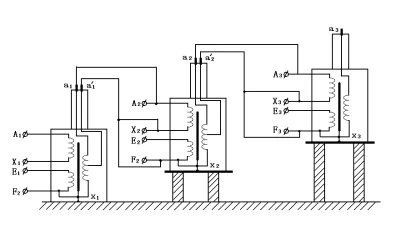

Slika 2 prikazuje se načelni dijagram testiranja trostepene serije . Zaštita između kapaciteta i napona tri transformatora je zadovoljan: P 1=2 P 2=3 P3, u (ukupno) u2+ u3s,

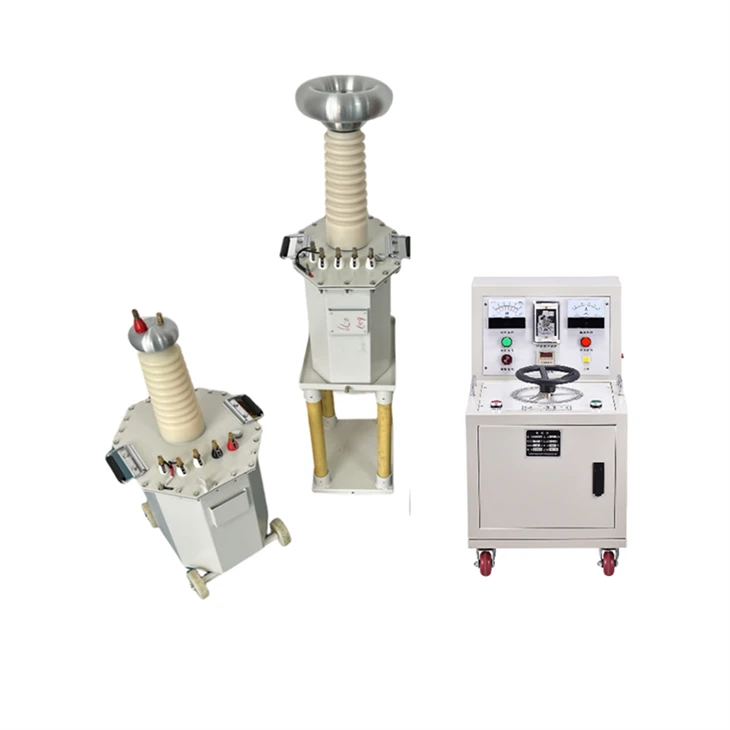

Testni sistem uglavnom uključuje gore 4 dijela: uronjen testni transformator YDJ -20 KVA / 120kv, ydj -10 KVA / 120KV, podudaranje TCJH {-20 upravljačke jedinice, 240kV izolacijsku podršku, molimo provjerite ispod parametara
Parametar proizvoda
1. Uređeni testni transformator (prva kaskada)
Model: ydj -20 KVA / 120kV 1set
Parametri:
Kapacitet: 20KVA
Ulazni napon: 2 faza AC: 200V 50Hz
Ulazna struja: 100a
Izlazni napon: AC: 120kV izlazna struja :: 160mA kaskadni napon 200V
Napon metra: 100V
Tekući računi bez opterećenja za ocjenu: manji ili jednak 6%
Impedancija: 8,4%
Radni obrazac: povremeni rad na kratko vrijeme, ulje hlađenje .
Oblik: Osmerokutna struktura od željeza sa pomičnim kotačima na dnu .
Površinski premaz: međunarodno popularno svijetlo siva
2. Uređeni testni transformator: (Druga kaskada)
Model: ydj -10 KVA / 120kV 1set
Parametri:
Kapacitet: 10kVA
Ulazni napon: 2 faza AC: 200V 50Hz
Ulazna struja :: 50A
Izlazni napon: AC 120KV izlazna struja: 100mE metar Napon: 100V
Tekući računi bez opterećenja za ocjenu: manji ili jednak 6%
Impedancija: 8,4%
Radni obrazac: povremeni rad na kratko vrijeme, ulje hlađenje .
Oblik: Osmerokutna struktura od željeza sa pomičnim kotačima na dnu .
3. Jedinica za kontrolu napona:
Model: tcjh -20 KVA 1 set
Kapacitet: 20KVA upravljačka jedinica
Glavni parametar:
Ulazni napon: AC: 380V 50Hz
Ulazna struja: 50A
Izlaz: AC 0-450 V 50A
Radni obrazac: povremeni kratkoročni rad
Glavne funkcije: Visoki napon indikator, indikator niskog napona, naponski vremenski podešavanje i vremenski alarm, zaštita od niskog napona, zaštita od nula, start, stani, vremenski zaustavljanje, start, stani, starter,
Značajka i primjena proizvoda
1. Visokonaponski rep, prizemni stupac, jedan kraj instrumentarnog terminala i jedan kraj ulaza terminala na 10KVA test transformatora moraju biti povezani sa žicama, ali ne smeju biti povezani sa zemljom .
2. Ako nema kaskadnih visokonaponskih izlaza, a i B linije povezane sa testnim transformatorom od 20KVA i transformator za testiranje 10kva mogu se preklopiti . Polaritet terminala sličnog imena obično je označen sa terminalima iste boje .
Pribor
|
Ne |
Naziv proizvoda |
Model |
jedinica |
Količina |
primedba |
|
1 |
Upravljačka jedinica |
Tcjh -20 KVA / 0.22kV |
set |
1 |
|
|
2 |
Kaskadni test transformator |
Ydj -20 KVA / 120kV / 0,2kV |
set |
1 |
|
|
3 |
Test transformator |
Ydj -10 KVA / 120kV / 0,2kV |
set |
1 |
|
|
4 |
Podrška od 120kvinsulacije |
60kv |
set |
1 |
|
|
3 |
Povezivanje kablova |
Na osnovu potreba |
set |
1 |
|
|
6 |
Pribor i štitni prsten |
FAQ
1. Dostava:Brza isporuka i fleksibilni način prijevoza
2. Plaćanje:Odaberite Uvjete plaćanja i platni način na koji su prikladni
3. Prodaja usluga:24- Sat Online kontakt, odaberite pravi model opreme prema vašem zahtevu, dajte najbolju ponudu, prilagođavanje podrške
4. Garantni period:Sve garancije za kvalitetu stroja za jednu godinu i životnu tehničku podršku za vas . internetski odgovor na tehničke probleme kupaca .
