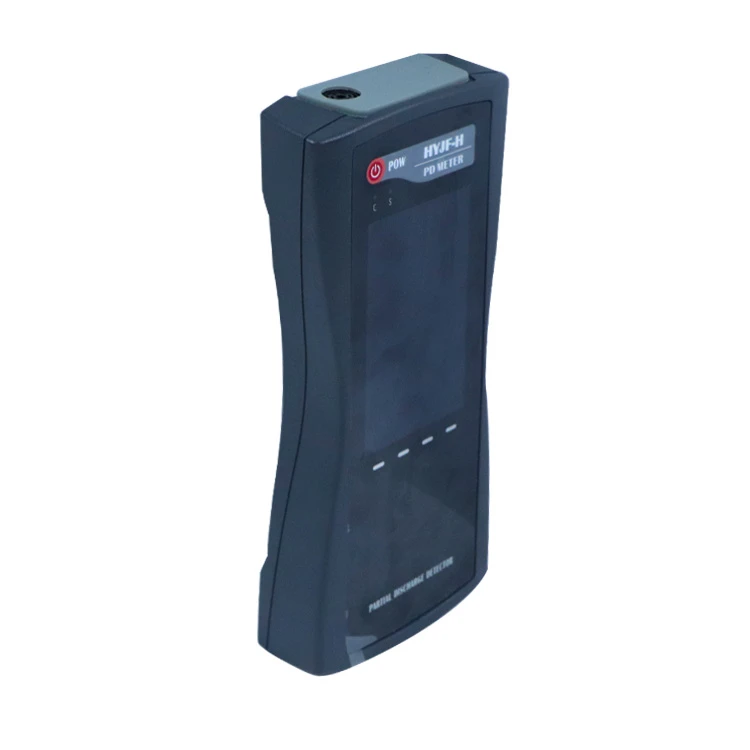

Uvod u proizvod
Ovaj proizvod se može naširoko koristiti u detekciji djelomičnog pražnjenja u elektroenergetskim sistemima, uključujući visokonaponsku rasklopnu opremu, ormane prstenaste mreže, naponske/strujne transformatore, transformatore (uključujući suhe transformatore), GIS, nadzemne vodove, kablove i drugu opremu za detekciju stanja izolacije, preko sljedećih indikatora za mjerenje stepena pražnjenja električne opreme:
Detekcija djelomičnog intenziteta pražnjenja:mjerenjem signala pražnjenja u jednom ciklusu frekvencije snage, intenzitet parcijalnog pražnjenja karakterizira se prema maksimalnoj vrijednosti (dB) u nizu impulsa pražnjenja.
Detekcija frekvencije djelomičnog pražnjenja:mjerenjem signala pražnjenja u jednom ciklusu frekvencije snage, impuls pražnjenja se izdvaja i frekvencija parcijalnog pražnjenja se karakteriše prema broju impulsa pražnjenja.
Parametar proizvoda
|
TEV merenje |
AE mjerenje |
|||
|
Mjerni opseg |
0-60 dBmV |
Mjerni opseg |
-6dBμV do 68dBμV |
|
|
Rezolucija |
1dB |
Rezolucija |
1dB |
|
|
Preciznost |
±1dB |
Preciznost |
±1dB |
|
|
Maksimalni puls po ciklusu |
1400 |
Frekvencijski opseg |
20~200 kHz |
|
|
Frekvencijski opseg mjerenja |
3~100MHz |
|
|
|
|
AA mjerenje |
UHFmjerenje |
|||
|
Mjerni opseg |
-6dBμV~68dBμV |
Frekvencija detekcije |
300-2000MHz |
|
|
Rezolucija |
1dB |
Mjerni opseg |
0-60 dBmV |
|
|
Preciznost |
±1dB |
Osjetljivost |
<1dBm |
|
|
Centralna frekvencija senzora |
40 kHz |
Frekvencijski opseg senzora |
300-2000MHz |
|
|
HFCT mjerenje |
||||
|
Impedancija prijenosa senzora |
5mV/mA |
|||
|
Frekvencija detekcije |
1-30MHz |
|||
|
Osjetljivost |
Manje ili jednako 50pC |
|||
|
Hardver |
||||
|
Shell |
ABS |
|||
|
Ekran |
4.0 inča RGB LCD ekran, rezolucija 800*480 |
|||
|
Preciznost uzorkovanja |
12bit |
|||
|
Način sinhronizacije |
Interna sinhronizacija, eksterna sinhronizacija |
|||
|
Konektor |
USB interfejs (također ulaz za punjač) 3,5 mm stereo priključak za slušalice Eksterni ulazni interfejs senzora |
Wifi |
||
|
Slušalica |
8 Ω minimum |
|||
|
SD kartica |
Standardna konfiguracija 16G ~ 64G |
|||
|
Ugrađena baterija |
3.7V/5000mAh litijumska baterija |
|||
|
Radno vrijeme |
Approxi. 6 sati |
|||
|
Punjač |
AC 90-264V ili DC 5V |
|||
|
Radna temperatura |
-20 ~ 50 stepeni |
|||
|
Vlažnost |
20-85% relativne vlažnosti |
|||
|
Volumen i težina |
210*100*35(mm) 0.4KG(domaćin) |
|||
Karakteristike proizvoda i primjena
- Konfigurirajte različite senzore za postizanje djelomične detekcije pražnjenja gotovo sve visokonaponske električne opreme;
- Obezbedite talasni oblik vremenskog domena, PRPD, PRPS i druge obrasce pražnjenja za realizaciju analize različitih tipova pražnjenja.
- Humanizovani interfejs čovek-mašina olakšava upravljanje podacima različitih uređaja;
- Ugrađeni ultrazvučni senzor i senzor prolaznog napona uzemljenja (u daljem tekstu TEV) koji se može povezati sa posebnim senzorima kao što su transformatori, GIS, nadzemni vodovi, kablovi itd.;
- Usvaja metodu nenametljive detekcije, nema potrebe za isključivanjem tokom procesa testiranja, nema potrebe za konfiguracijom dodatnog izvora visokog napona, praktičniji je za korištenje od tradicionalnog pulsnog detektora djelomičnog pražnjenja;
- Opseg testnog propusnog opsega je 30kHz ~ 2.0GHz, što je pogodno za principe detekcije različitih frekvencijskih opsega.
Dodatna oprema
|
Ime |
Kol |
Jedinica |
Napomena |
|
|
1 |
Detection host |
1 |
set |
Standardna konfiguracija |
|
2 |
Eksterni kontakt ultrazvučni senzor |
1 |
kom |
Opciono, koristi se za detekciju djelomičnog pražnjenja transformatora, GIS-a, motora itd. |
|
3 |
Visokofrekventni transformator |
1 |
kom |
Opciono, koristi se za detekciju delimičnog pražnjenja kabla |
|
4 |
UHF senzor |
1 |
kom |
Standardna konfiguracija |
|
5 |
Test linija |
1 |
set |
Standardna konfiguracija |
|
6 |
Punjač |
1 |
kom |
Standardna konfiguracija |
|
7 |
USB kabl |
1 |
kom |
Punjenje i PC data komunikacija |
|
8 |
Manual |
1 |
kom |
|
|
9 |
Izvještaj o inspekcijskom pregledu franko tvornice |
1 |
kom |
|
|
10 |
Certifikat o usklađenosti |
1 |
kom |
|
|
11 |
Garantni list |
1 |
kom |
|
FAQ
1. Dostava:Brza dostava i fleksibilan način transporta
2. Plaćanje:Odaberite uslove plaćanja i način plaćanja koji vam odgovara
3. Usluge prodaje:24-satni online kontakt, odaberite pravi model opreme prema vašem zahtjevu, dajte najbolju ponudu, podržite prilagođavanje
4. Garantni rok:Garancija kvaliteta svih mašina na godinu dana i tehnička podrška za vas. Online odgovor na tehničke probleme kupaca.
