Uvod u proizvod

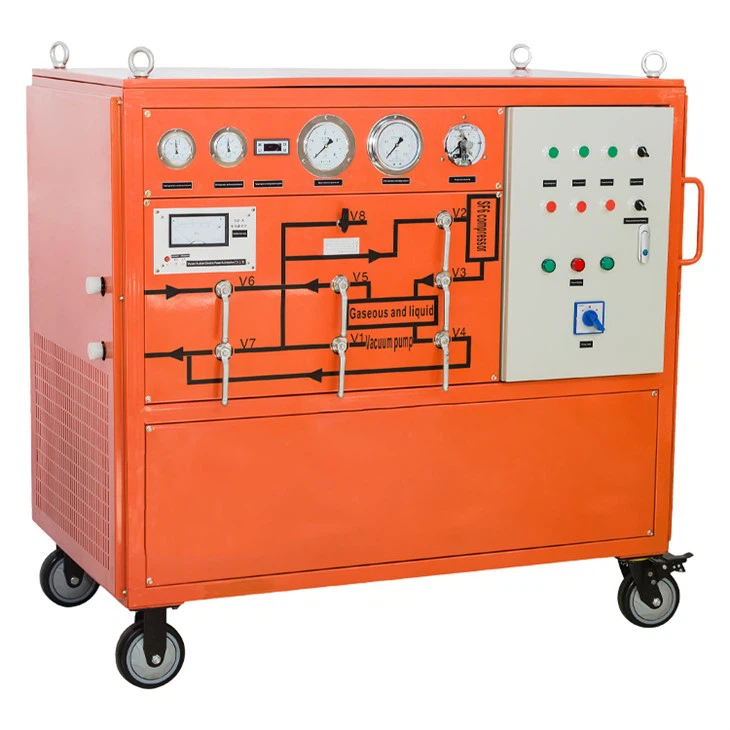

Uređaj je pogodan za rekuperaciju gasa sumpor-heksafluorida, tretman prečišćavanja i dopunu gasa u zavodima za snabdevanje električnom energijom, elektranama, trafostanicama, proizvođačima visokonaponskih prekidača, institutima za istraživanje električne opreme i elektroenergetskim kompanijama, posebno za instalaciju i održavanje na licu mesta. 110KV ~ 550KV GIS prekidači.
Parametar proizvoda
|
Model |
ukapljivanje i hlađenje pod visokim pritiskom |
|
|
Temperatura radne okolnosti |
-10 stepen -40 stepen |
|
|
Oporavak |
Konačni pritisak (Pa) |
Manje ili jednako 500 |
|
Početni pritisak (Pa) |
Manje ili jednako 133 |
|
|
Napunite |
Konačni pritisak (KPa) |
0.7 |
|
Brzina punjenja (h/m3 ) |
Manje ili jednako 0.2 |
|
|
Brzina vakuuma (h/m3 ) |
Manje ili jednako 0.1 |
|
|
Granični vakuum (Pa) |
Manje ili jednako 10 |
|
|
Vakuumsko konzerviranje (Pa/24 sata) |
Manje ili jednako 400 |
|
|
Godišnja stopa curenja |
Manje ili jednako 0,5% |
|
|
Čistoća regenerisanog SF6 gasa |
Sadržaj vlage (PPM/V) |
Manje ili jednako 60 |
|
Sadržaj ulja (PPM/G) |
Manje ili jednako 10 |
|
|
Skladištenje Kontejner |
Način skladištenja |
Tečno stanje |
|
pritisak (MPa) |
5.0 |
|
|
Volumen (L) |
200 |
|
|
Pohranjeni tečni plin (kg) |
200 |
|
|
Način ukapljivanja |
Ukapljivanje hlađenjem |
|
|
Regeneracijski način filtera sušenja |
Vakuumsko grijanje |
|
|
Napajanje |
3Φ 380V 50HZ |
|
|
Ukupna potrošnja energije (kW) |
Manje ili jednako 20 |
|
|
buka dB(A) |
Manje ili jednako 70 |
|
|
Težina uređaja |
Oko 700 kilograma |
|
|
Vanjske dimenzije (mm) |
1800*1050*1800 |
|
|
kompresor |
Theoretical Discharge |
m3/h |
18 |
|
Vakum kompresor |
Theoretical Discharge |
m3/h |
20 |
|
Limit Vacuum |
pa |
Manje ili jednako 500 |
|
|
Vakum pumpa |
Brzina |
m3/h |
63 |
|
Limit Vacuum |
Pa |
10 |
|
|
Klasifikacija |
Drugi storge |
||
|
Dizajnirani pritisak |
MPa |
5.0 |
|
|
Kontejner |
Dizajnirana temperatura |
stepen |
100 |
|
Volume |
L |
200 |
|
|
Kapacitet kontejnera za skladištenje tečnosti |
kg |
200 |
Karakteristike proizvoda i primjena
Overall funkcija: Uređaj ima funkcije vakuumskog pumpanja, mjerenja vakuuma, povrata SF6, ukapljivanja SF6, prečišćavanja SF6, aeracije SF6, skladištenja SF6, flaširanja i prijenosa SF6 itd.
Recovery sistem: Sa visokotlačnim SF6 kompresorom kao jezgrom, cijeli sistem usvaja strukturu zračnog hlađenja. Ulaz i izlaz sistema za oporavak su opremljeni automatskim zaštitnim uređajima kao što su reduktor pritiska i magnetni elektromagnetni ventil kako bi se spriječila oštećenja uzrokovana usisnim i izduvnim tlakom koji premašuje dopušteni tlak samog kompresora.
sistem vakuumskog pumpanja: Vakuumska pumpa s rotirajućim lopaticama, male veličine, bez dima ulja, bez curenja ulja, ograničeni vakuum 10 Pa. Ugrađeni uređaj protiv povrata ulja kako bi se osiguralo da ulje vakuum pumpe neće biti izliveno u razvodni uređaj kada napajanje je iznenada prekinut ili zaustavljen. Koristeći digitalni zaslon visoke preciznosti, elektronski vakuum mjerač može precizno izmjeriti stupanj vakuuma, jednostavan za korištenje. Sistem se može koristiti za usisavanje tijela uređaja, aktivaciju vakuuma filtera, usisavanje električne opreme SF6.
sistem prečišćavanja: Opremljen uvezenim filterom visoke preciznosti za prašinu, filterom za sušenje i filterom za razlaganje, veličina čestica prašine filtriranog SF6 plina kontrolira se ispod 1 mikrona, a sadržaj vlage je manji od 40 PPM. Istovremeno, usvojena je tehnologija regeneracije aktivacije vakuumskog grijanja, a sustav sušenja ne treba rastavljati, rastavljati i zamjenjivati filterski element, koji se može samostalno regenerirati i jednostavan za korištenje.
Inflacioni sistem: Punjenje SF6 plinom može se izvršiti metodom ravnoteže tlaka ili metodom kompresijskog tlaka, korisnici mogu birati prema stvarnoj situaciji. Istovremeno, ugrađeno postrojenje za gasifikaciju opreme ne samo da osigurava potpuno isparavanje SF6 eksternog naduvavanja, već i efikasno poboljšava efikasnost ubrizgavanja tečnosti SF6 u cilindar.
Eelektronski sistem upravljanja: Električni dio koristi komponente marke, opremljene faznim slijedom, curenjem, gubitkom faze, pregrijavanjem, termičkim relejom i drugom zaštitom, dok sistem upravljanja strujnim krugom usvaja višeslojni dizajn veze kako bi spriječio oštećenje opreme uzrokovano pogrešnim radom. Prilagođena zaštita redoslijeda stavki do 500V za poboljšanu pouzdanost.
sigurnosni sistem:trostruki uređaj za zaštitu od pritiska, otporan na eksploziju i zaštitu od gubitka, oprema opremljena sigurnosnim vijkom za uzemljenje, praktično uzemljenje, efikasno osigurava ličnu sigurnost; Mašina ima strukturu tipa kutije, koja efikasno izoluje rukovaoca od unutrašnje mašinerije, i igra zaštitnu ulogu otpornosti na prašinu, vodootpornost i smanjenje buke.
Pipe sistem: Sve cijevi trupa izrađene su od visokokvalitetnih bakrenih cijevi, debljina stijenke cijevi prečnika nije manja od 1,6 mm, a poređanje je horizontalno i vertikalno. Svi zavoji i kontaktne točke zavareni su bakrenim konektorima, umjesto jednostavnih cijevi za rastezanje i savijanje, kako bi se osigurao vijek trajanja cjevovoda. Mjesto zavarivanja koristi proces zavarivanja infiltracijom srebra, čvrstoća spoja je visoka, žilavost je velika, a zavarivanje nije zbog curenja zraka.
Sistem skladištenja:Svaki rezervoar za skladištenje gasa ima jedinstveni broj sertifikata o usklađenosti koje izdaje funkcionalni deo države. Telo rezervoara je opremljeno manometrom, ventilom za smanjenje pritiska i meračem nivoa pozadinskog osvetljenja, koji može jasno da posmatra uskladišteni nivo tečnosti i pritisak SF6. Merač nivoa je opremljen očiglednim sigurnosnim skladištem i skalom za ograničenje skladištenja kako bi se sprečilo prekomerno skladištenje tečnosti iz bezbednosnih opasnosti.
Dodatna oprema
|
Serijski broj |
Ime |
Iznos |
|
1 |
Mainframe |
jedan |
|
2 |
Test linija |
jedan |
|
3 |
Snaga |
jedan |
|
4 |
Specifikacija |
jedan |
|
5 |
Izvještaj o inspekciji |
jedan |
|
6 |
Certifikacija |
jedan |
FAQ
1. Dostava:Brza dostava i fleksibilan način transporta
2. Plaćanje:Odaberite uslove plaćanja i način plaćanja koji vam odgovara
3. Prodajna usluga:24-satni online kontakt, odaberite pravi model opreme prema vašem zahtjevu, dajte najbolju ponudu, podržite prilagođavanje
4. Garantni rok:Sve garancije kvaliteta mašine za vas godinu dana i doživotnu tehničku podršku. Online odgovor na tehničke probleme kupaca.
